Interface für Zello auf PMR446 und Freenet

Hallo liebe ZelloFreunde,

ich habe ein kleines Interface gebaut, um Zello mit PMR446- beziehungsweise Freenet-Funkgeräten zu verbinden.

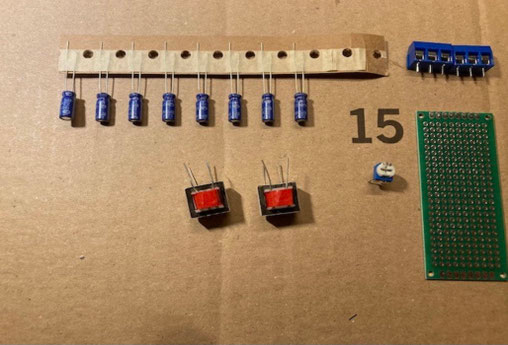

Benötigte Teile:

• ein 2,5-mm-Klinkenstecker, dreipolig
• zwei 3,5-mm-Klinkenstecker, davon einer vierpolig
• eine Lochraster- oder selbst geätzte Platine
• zwei dreipolige Anschlussklemmen
• zwei Elektrolytkondensatoren 2,2 µF / 100 V
• ein Potentiometer 10 kΩ
• zwei Übertrager 600:600 Ohm
• etwas Kabel und bei Bedarf ein Gehäuse

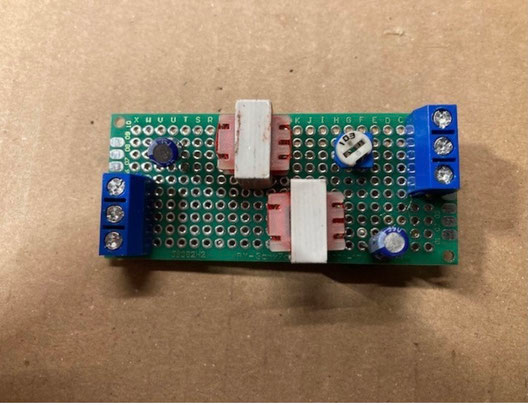

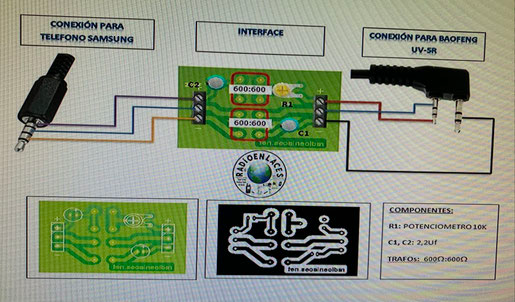

Zuerst wird die Platine gereinigt und sicher eingespannt. Danach werden Bauteile und Übertrager entsprechend dem Schaltplan angeordnet. Beim Löten muss beachtet werden, dass die Ansicht der Leiterseite spiegelverkehrt sein kann. Am Potentiometer und an den Übertragern sind die im Plan gekennzeichneten Brücken sauber zu setzen. Die Pluspole der Kondensatoren müssen richtig angeschlossen werden.

Für den Test verwendete ich ein Samsung Xcover 4 und zwei Retevis RT24V für Freenet. Auf dem Smartphone wird Zello installiert und in den PTT-Einstellungen die VOX-Steuerung aktiviert. Eines der Funkgeräte wird per Programmiersoftware ebenfalls auf VOX gestellt.

Am VOX-Funkgerät kommen der 2,5-mm-Stecker in den Lautsprecheranschluss und der 3,5-mm-Stecker in den Mikrofonanschluss. Der vierpolige 3,5-mm-Stecker wird mit dem Smartphone verbunden.

Sind Verdrahtung, Brücken und Polarität korrekt, überträgt das Interface Audio in beide Richtungen. Vor dem Einsatz müssen Pegel und VOX-Empfindlichkeit vorsichtig eingestellt werden, damit nichts übersteuert und der Sender zuverlässig schaltet.

Viel Spaß beim Nachbauen.

ZF100 Stefan
